壁癌 DIY 有用嗎？壁癌漆、壁癌粉、防水漆該怎麼選？
- 壁癌在水源未徹底阻斷前，任何表面塗刷的 DIY 處理都屬於暫時性壓制，無法達到永久根治的效果。
- 壁癌粉（矽酸質）適合用於微濕的水泥基底進行毛細孔填補；壁癌漆與防水漆則屬於表面阻絕塗層，必須在完全乾燥的界面施作。
- 輕微的局部漆面粉化與起泡適合自行購料修補，但若牆體結構已出現酥鬆、大面積剝落或持續滲水，則必須尋求專業抓漏工程。
本文適合：正在評估壁癌漆、壁癌粉、防水漆各材質比較的業主、設計師或工程主管閱讀。
文章目錄
牆壁發黴起泡，自己買材料塗一塗真的能根治嗎？

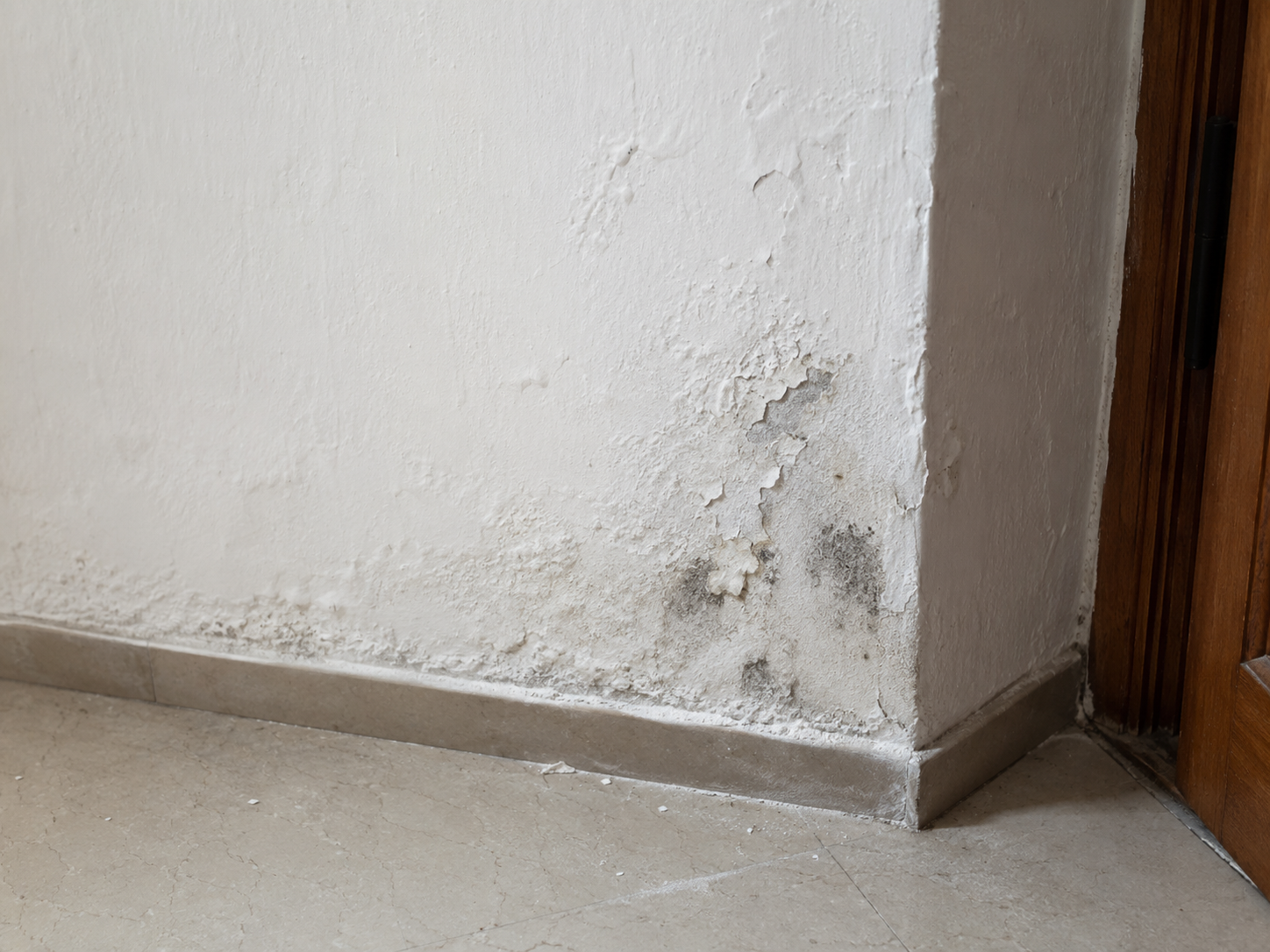

面對室內牆面出現脫漆、粉化與白華現象，許多屋主的第一反應是前往大賣場購買防潮塗料自行塗刷。
然而，若未釐清牆體內部的水源分布，盲目塗抹材料往往只能維持短暫的視覺美觀，無法從根本解決結構受潮的問題。
什麼樣的壁癌程度適合自己動手處理？
評估壁癌可以 DIY處理嗎，關鍵在於牆體受損的深度與水源是否持續存在。
如果牆面僅出現輕微的油漆起泡、局部發黴，且確認背水面無水管漏水或外牆嚴重滲水，這種程度的表面修復非常適合自行購料處理。
若水泥砂漿層已經嚴重酥鬆、用手指按壓會呈粉末狀脫落，或是牆面長期處於潮濕甚至滴水狀態，
這代表內部結構受損嚴重，自行塗刷材料通常難以附著，必須委託專業工班進行打除與抓漏。
為什麼很多人自己刷完油漆，沒過幾個月又開始剝落？
自行處理壁癌時，最常遇到的挫折是新塗刷的漆膜在短時間內再度起泡、剝落。
這種情況多數是因為牆體內部的濕氣尚未完全排除，或是漏水點根本沒有被堵住，導致水壓持續由內往外推擠。
當水氣被封閉在新的漆膜下方，隨著溫度升高膨脹，就會直接將新漆撐破。
若在清潔牆面時沒有將舊有的黴菌孢子與鹽類結晶徹底清除，新漆與水泥基底之間缺乏足夠的附著力，也會導致材料迅速脫落。
壁癌漆、壁癌粉、防水漆到底差在哪裡？
市面上標榜防潮、防滲的塗料種類繁多，許多人在購買時常將壁癌漆、壁癌粉與防水漆混為一談。
事實上，這三種材料在化學組成、物理特性以及適用工序上存在本質上的差異，必須依據牆面狀況進行系統化搭配。
壁癌粉與壁癌漆的防潮原理有什麼本質上的不同？
在進行壁癌漆、壁癌粉、防水漆各材質比較時，首要理解的是其作用機制。
壁癌粉通常為無機質的矽酸質材料，其原理是利用活性化學物質滲入水泥毛細孔，
與混凝土中的游離鈣產生化學反應，生成不溶於水的結晶體，藉此封堵水分通道，適合在微濕的基底上施作。
壁癌漆則多為有機樹脂（如油性壓克力樹脂）組成的阻絕性塗料，
主要是在牆體表面形成一道強韌、不透水的物理性防護膜，用以隔絕殘餘水氣，施作時牆面必須保持完全乾燥才能發揮附著力。
防水漆可以直接拿來當作防壁癌的主要材料嗎？
防水漆在室內壁癌處理中，通常不能單獨作為主要的抗壁癌材料。
防水漆（如彈性水泥或頂樓防水塗料）的主要功能是阻擋外來的液態水滲入，其設計是承受正向水壓。
當外牆或浴室水管漏水，水分由牆體內部向室內滲透時（反向水壓），防水漆的彈性膜容易因為水氣積聚而鼓起、破裂。
防水漆適合用於迎水面的預防，而非室內背水面的壁癌治理，若直接塗刷在室內受潮牆面，失敗的機率相當高。
| 比較項目 | 壁癌粉（矽酸質） | 壁癌漆（阻絕型） | 防水漆（彈性膜） |
|---|---|---|---|
| 作用機制 | 深入毛細孔結晶堵水 | 表面形成物理不透水膜 | 高彈性表面阻水屏障 |
| 施作基底要求 | 微濕的水泥砂漿層最佳 | 必須完全乾燥、無粉塵 | 乾燥基底，多用於迎水面 |
| 抗反向水壓能力 | 佳（結晶與結構一體化） | 中（水壓過大仍會起泡） | 差（易因內部水氣鼓起） |
| 適用工序位置 | 刮除後的粗糙水泥底層 | 底漆層或中塗層 | 外牆、頂樓或浴室粗胚層 |
網路上推薦的「神級防滲塗料」，真的能封死所有漏水嗎？
在各大論壇與電商平台上，常能看見許多宣稱「一刷即止漏」的噴劑或塗料。
然而，從物理與化學角度來看，沒有任何表面塗料能夠在不解決水源的前提下，永久封鎖持續性的結構漏水。
為什麼只在室內牆面塗抹防潮材料，無法解決外牆滲水的問題？
當外牆出現裂縫或磁磚老化，雨水會源源不絕地滲入混凝土內部。
如果只在室內牆面塗抹防潮材料，水分依然會在牆體內部流動。
隨著時間累積，水分會往沒有塗刷防潮料的邊角擴散，導致壁癌面積擴大。
更嚴重的是，被封死在牆體內的水分會加速鋼筋生鏽與水泥中性化，對房屋結構安全造成潛在威脅。
因此，外牆滲水必須從迎水面進行裂縫修補與防水施作，單靠室內塗抹是無法解決問題的。
塗抹壁癌漆之前，如果沒有徹底清創牆面會發生什麼事？
在塗刷壁癌漆之前，清創工作是不容妥協的關鍵步驟。
如果牆面殘留舊有的粉化漆面、鹽類結晶（白華）或黴菌孢子，新塗刷的壁癌漆會直接附著在這些鬆動的雜質上，而非穩固的水泥基底。
當牆體內部的水氣再度上升，這些雜質會迅速與水泥分離，導致整片新漆膜像貼紙一樣整塊剝落。
未經殺菌處理的黴菌，也會在漆膜下方繼續繁殖，產生難聞的霉味並破壞塗層結構。
決定自己處理壁癌，標準的施工步驟與材料搭配該怎麼做？
若經過評估，確認牆面狀況適合自行處理，則必須遵循標準的施作流程。
壁癌治理是一門講究工序的修復工程，任意跳過任何一個步驟，都會大幅縮短修復效果的維持時間。
刮除舊漆到上完保護層，DIY 的標準程序是什麼？
當決定壁癌可以 DIY處理嗎並準備動工時，標準施工程序可分為五個階段。
首先是「徹底刮除」，使用刮刀將受波及範圍向外延伸大約 30 公分的舊漆面與鬆動水泥全部刮除。

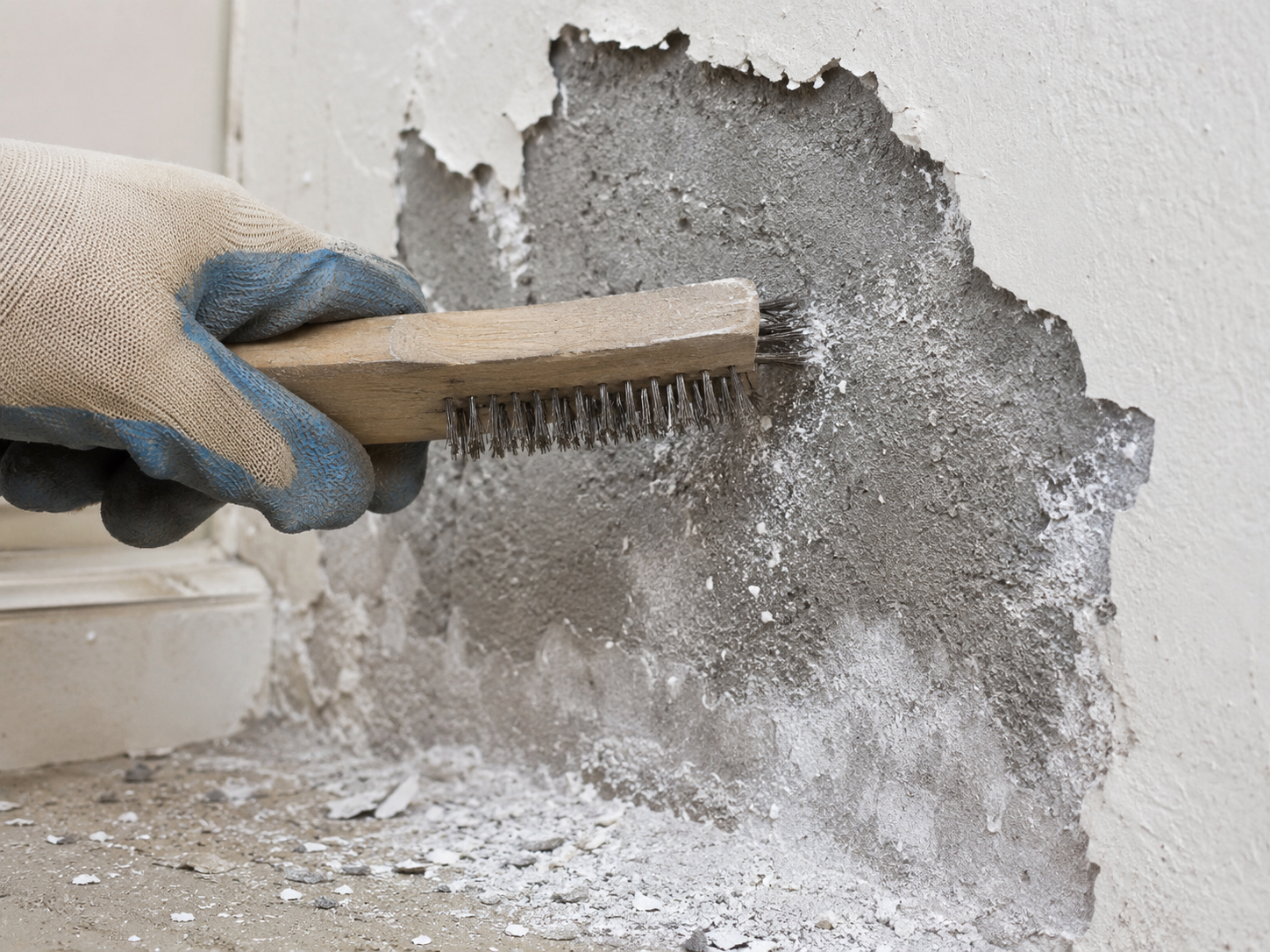

接著是「清潔殺菌」，用鋼絲刷刷除白華，並噴灑專用的殺霉劑以消滅深層孢子。

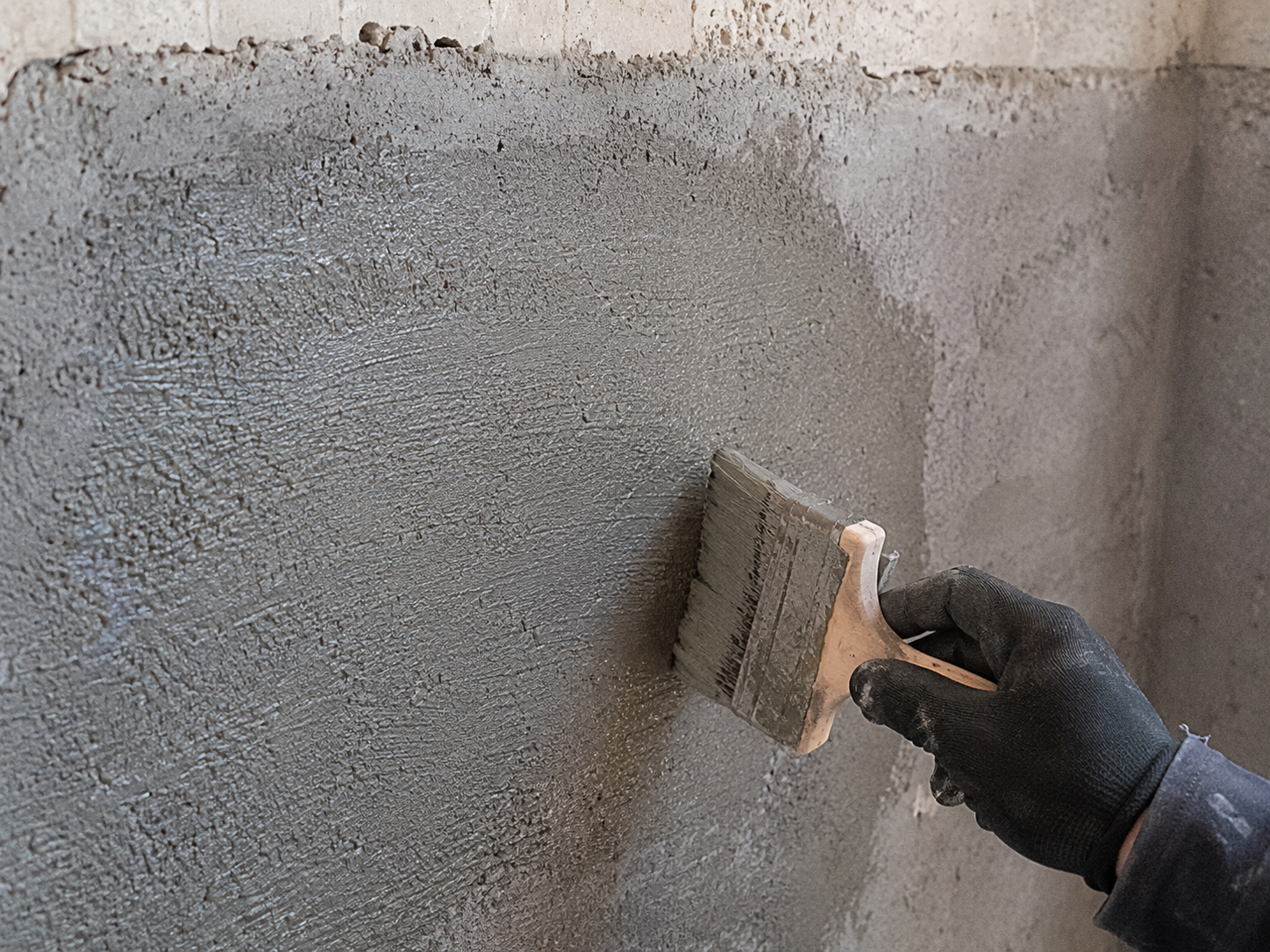

第三步是「濕潤與結晶」，在微濕的牆面批覆矽酸質壁癌粉，使其滲入毛細孔。
第四步是「乾燥與阻絕」，待結晶完全乾燥後，塗刷 1 至 2 道抗鹼壁癌漆作為隔離底漆。
最後則是「美化還原」，進行批土整平，並塗刷防霉乳膠漆。
施作完壁癌材料後，要觀察多久才能進行最後的油漆粉刷？
施作完矽酸質壁癌粉或抗鹼底漆後，切忌立刻進行批土與面漆粉刷。
由於矽酸質需要水分進行化學結晶反應，且牆體內部殘留的水分需要時間蒸發，
建議在施作完結晶層後，保持環境通風，觀察大約 7 至 14 天。
在這段觀察期內，需確認牆面沒有再度析出白華、無潮濕水痕，且觸摸時手感乾燥。
若過早封閉牆面，未反應完全的水分與鹽類會被鎖在批土層內，導致最後的面漆迅速劣化。
| 牆面受損情境 | 建議搭配材料 | 施作關鍵要點 |
|---|---|---|
| 僅油漆起泡、發黴 （水泥層無粉化） |
防霉殺菌劑 + 抗鹼壁癌漆+ 防霉面漆 |
舊漆需刮除乾淨， 殺菌後確保牆面完全乾燥再上漆。 |
| 水泥層輕微粉化 （伴隨白色結晶） |
矽酸質壁癌粉 + 壁癌底漆 + 批土面漆 |
必須刷除粉化層至堅硬處， 基底微濕時施作矽酸質。 |
| 窗框周邊局部滲水 （非水管破裂） |
外側填縫劑 + 內側矽酸質 + 防潮面漆 |
必須先將外側窗框裂縫用 耐候填縫劑封堵，內側再修補。 |
快速複習：在評估壁癌是否可以DIY之前，這幾點選錯會後悔
在動手採購材料前，請務必確認以下關鍵判斷，避免花費時間與金錢卻換來再度剝落的後果：
- 水源未斷，萬藥無效：如果牆體內部有持續漏水的水管，或是外牆有大面積滲水，任何室內防潮塗料都無法阻擋，必須先進行外側抓漏。
- 材料特性各異，不可混用：壁癌粉（矽酸質）需要微濕基底以利結晶，而壁癌漆與防水漆則必須在乾燥表面施作。若在潮濕牆面塗刷壁癌漆，漆膜會迅速起泡。
- 清創不徹底，附著力歸零：未將發霉的舊漆、鬆動的水泥砂漿與白華結晶徹底刮除乾淨，新塗料將無法與結構體結合，極易整片脫落。
確認要做壁癌處理，下一步這樣開始
如果您評估自家的壁癌屬於輕微、局部且無持續性大量滲水的情境，可以先準備好刮油漆專用刮刀、鋼絲刷、護目鏡與防塵口罩。
前往建材行或五金賣場時，建議優先選擇具備滲透結晶功能的矽酸質壁癌粉作為底層修復，
並搭配油性抗鹼壁癌漆作為中塗阻絕，最後再以防霉面漆進行美化。
依循標準的清創、殺菌、結晶、阻絕、美化工序，並確實留出足夠的乾燥觀察期，就能有效延長牆面美觀的維持時間。
如果您在清創過程中發現水泥層大面積剝落，或是觀察兩週後牆面依然持續滲水，
這代表漏水源頭較為複雜，不建議繼續嘗試自行塗刷。
此時，可以到 WOTEL排行榜搜尋通過審核的專業防水抓漏廠商清單，
比較服務範圍與評價後進行預約現場勘查，讓專業技師透過儀器檢測找出漏水點，才能從根本解決壁癌困擾。
Wotel建築專科整合王－Ai入口已啟用！
歡迎來使用Ai智慧發包
對話即可進行發包，無須填寫表單
也能詢問建築知識
讓複雜的事情變簡單。
常見問題 FAQ
Q1：壁癌真的可以靠自己 DIY 處理好嗎？
Q2：壁癌漆跟防水漆可以直接塗在發黴的油漆上嗎？
Q3：壁癌粉（矽酸質）要在牆壁濕的時候刷，還是乾的時候刷？
Q4：為什麼我用壁癌漆封死牆面，隔壁房間卻開始長壁癌？
Q5：漂白水可以拿來當作壁癌殺菌劑嗎？
Q6：壁癌粉施作完成後，需要等多久才能批土粉刷？
Q7：水性壁癌漆和油性壁癌漆哪一種效果比較好？
Q8：外牆滲水造成的壁癌，只做室內修補有用嗎？
Q9：為什麼壁癌刮掉後，牆壁會摸起來黏黏的？
Q10：壁癌不處理會對人體健康造成影響嗎？
- 中華民國土木技師公會全國聯合會技術鑑定規範相關文獻。
- 壁癌修繕費用與施工指南：DIY、壁癌漆、防水、打除、驗收與保固重點
本文所列施工尺寸、評估數值、費用區間等技術性數據僅供參考，實際規格、適用條件與費用依現場狀況及結構技師評估結果為準。
如有具體工程需求，請洽專業技師或廠商現場確認。
